U字ボルトは何でできていますか

U ボルト購入のガイドライン

ボルトは、直径 1/2 インチ以上のスチール製のカスタマイズされた U 字型ボルトを使用して製造できます。そのため、ご希望のUボルト径が1/2インチ以上であれば、曲げ加工装置や鋼材自体の能力の範囲内で製作可能です。何が製造できるのかをよりよく理解するには、U ボルトの製造方法を理解する必要があります。

角Uボルトと丸曲げUボルト

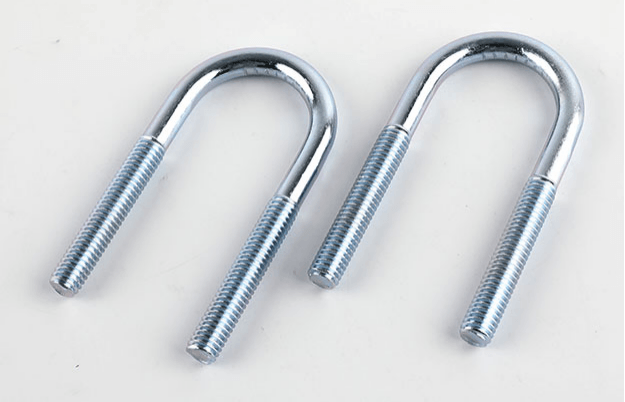

丸曲がりU字ボルト
U字ボルトには丸曲がりU字ボルトと角曲がりU字ボルトの2種類があります。 U字ボルトは、「U」の字に似た形状を丸く曲げたもので、通常、丸い棒やパイプなどに何かを固定するために使用されます。丸エルボ U 字ボルトを作成するには、まず鋼の丸棒を適切な長さに切断し、最終的な U ボルトと同じ直径のピンの周りでその鋼片を曲げます。たとえば、直径 3 インチのロッドに取り付けることができる丸い U ボルトが必要な場合、直径 3 インチのピンでそれを曲げることができます。この操作に関する短いビデオを以下でご覧いただけます。

角曲Uボルト
別のタイプの U ボルトは、四角い曲面 U ボルトです。用途はさまざまですが、このタイプの U ボルトは通常、四角い木製の梁や四角い鋼管など、ほぼ正方形または長方形の形状を囲みます。このタイプの U ボルトの作成はより複雑であり、他のいくつかの考慮事項が必要です。このタイプの U ボルトの製造を開始する前に、その他の情報を知っておく必要があります。 U ボルトは丸い補強材で作られ、丸いピンの周りで曲げられるため、エルボ自体は丸いプロファイルになります。多くの建築アプリケーションでは、これは問題になりません。ただし、特定の自動車やトレーラーの使用など、特定の精密用途では、U ボルトのエルボが真の鋭角で直角であることが必要な場合があります。この場合、ご希望のUボルトを製作できない場合がございます。

角Uボルトと丸曲げUボルト

曲げ半径の決定
曲げ半径がアプリケーションに許容されると判断したら、次に考慮する必要があるのは、U ボルトの直径と曲げ半径の関係です。角曲げ U ボルトの場合、一般的な経験則では、曲げ半径は曲げられる材料の直径の少なくとも 2 倍でなければなりません。たとえば、角形エルボの U ボルトが 1/2 インチの材料で作られている場合、各エルボの半径は少なくとも 1 インチでなければなりません。場合によっては、熱間曲げ加工を行うことでより鋭い曲げを行うことができますが、これには追加の労力が必要になります。

その他の考慮事項
U ボルトの製造で考慮しなければならないもう 1 つの側面は、各脚のねじ山の量が脚の長さに関係していることです。ねじの長さは、材料の直径、使用される鋼の種類 (低炭素鋼または高張力鋼)、および曲げ半径の機能によって異なります。一般的に、U 字ボルトは次の 2 つのカテゴリに分類されます。

直径1インチ以下の軟鋼製Uボルト
U ボルトは、直径 1-1 / 8 インチ以上の低炭素鋼、または任意の直径の高張力鋼で作られています。
グループ 1 の場合、一般的な規則は、曲げ半径が少なくとも 1 インチになるまでねじ山を開始してはならないということです。グループ 2 の場合、曲げ角度より少なくとも 1 インチ上までねじ山を開始してはならない (半径は半径の 2 倍) という規則があります。これらの制限の理由は、製造プロセス中に、U 字型のボルトの足に沿ってさらに伸びるねじ山が、曲げられている鋼材の領域に侵入し、曲げローラーによって押しつぶされる可能性があるためです。半径または直径を 1 インチ超える距離が最小であることに注意してください。遠ければ遠いほど良いです。

Uボルトのネジ山クリアランス

場合によっては考慮される最後の項目は、U ボルトの製造に関する ASTM 仕様です。 U ボルトが硬化および焼き戻しされた高張力鋼で作られている場合、希望の形状を得るために曲げる前に材料を加熱する必要がある場合があります。この場合、製造プロセス中に加熱された鋼の一部の高強度特性を回復するために、材料を金属熱処理会社に送って熱処理を行う必要があります。これにより、受注生産の時間とコストが増加します。
